网络施工总结的工程经验

为了保证网络施工的质量,总结的工程经验如下:

一 、明确要求、方法
  施工负责人和技术人员要熟悉网络施工要求、施工方法、材料使用,并能向施工人员说明网络施工要求、 施工方法、材料使用,而且要经常在施工现场指挥施工,检查质量,随时解决现场施工人员提出的问题 。
  二、掌握环境资料
  尽量掌握网络施工场所的环境资料,根据环境资料提出保证网络可靠性的防护措施:
  为防止意外破坏,室外电缆一般应穿入埋在地下的管道内,如需架空,则应架高(高4米以上),而且一定要固定在墙上或电线杆上,切勿搭架在电杆上、电线上、墙头上甚至门框、窗框上。室内电缆一般应铺设在墙壁顶端的电缆槽内。
  通信设备和各种电缆线都应加以固定,防止随意移动,影响系统的可靠性。
  为了保护室内环境,室内要安装电缆槽,电缆放在电缆槽内,全部电缆进房间、穿楼层均需打电缆洞, 全部走线都要横平竖直。  三、区分不同介质
  保证通信介质性能,根据介质材料特点,提出不同施工要求。计算机网络系统的通信介质有许多种, 不同通信介质的施工要求不同,具体如下:
  光纤电缆
  a.光纤电缆铺设不应绞结;
  b.光纤电缆弯角时,其曲律半径应大于30cm;
  c.光纤裸露在室外的部分应加保护钢管,钢管应牢固地固定在墙壁上;
  d.光纤穿在地下管道中时,应加PVC管;
  e.光缆室内走线应安装在线槽内;
  f.光纤铺设应有胀缩余量,并且余量要适当,不可拉得太紧或太松。
  双绞线
  a.双绞线在走廊和室内走线应在电缆槽内,应平直走线;
  b.工作站到Hub的双绞线最长距离为100米,超过100 米的可用双绞线连结器连结加长;

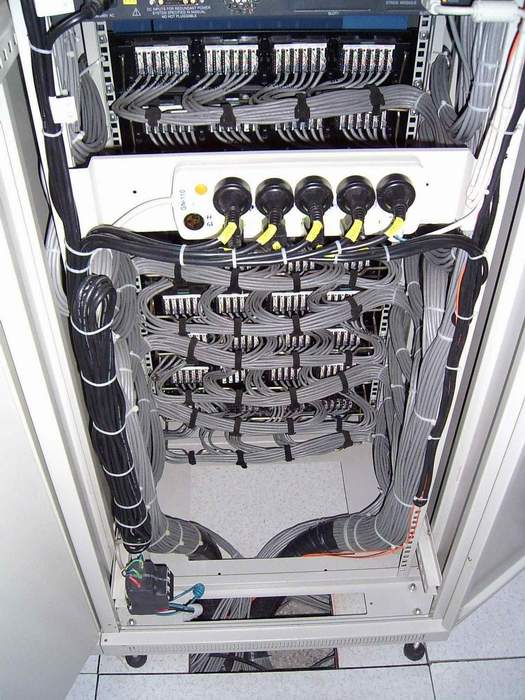

  c.双绞线在机房内走线要捆成线札,走线要有一定的规则,不可乱放;
  d.双绞线两端要标明编号,便于了解结点与Hub接口的对应关系;
  e.双绞线应牢靠地插入Hub和工作站的网卡上;
  f.结点不用时,不必拔下双绞线,它不影响其它结点工作;
  g.双绞线一般不得安装在室外,少部分安装在室外时,安装在室外的部分应加装套管;
  h.选用八芯双绞线,自己安装接头时,八根线都应安装好,不要只安装四根线、剪断另外四根线。
 四、网络设备安装
  Hub的安装
  a.Hub应安装在干燥、干净的房间内;
  b.Hub应安装在固定的托架上;
  c.Hub固定的托架一般应距地面500mm以上;
  d.插入Hub的电缆线要固定在托架或墙上,防止意外脱落。  收发器的安装
  a.选好收发器安装在粗缆上的位置(收发器在粗缆上安装,两个收发器最短距离应为25米);
  b.用收发器安装专用工具,在粗缆上钻孔,钻孔时要钻在粗缆中间位置,要钻到底(即钻头全部钻 入);
  c.安装收发器连结器,收发器连结器上有三根针(中间一只信号针,信号针两边各有一只接地针),信 号针要垂直接入粗缆上的孔中,上好固定螺栓(要安 装紧固);
  d.用万用表测信号针和接地针间电阻,电阻值约为25欧姆(粗缆两端粗缆终端器已安装好),如电 阻无穷大,一般是信号针与粗缆芯没接触上,或收 发器连结器固定不紧,或钻孔时没有钻到底,需要 重新钻孔或再用力把收发器连结器固定紧;
  e.安装好收发器,固定好螺钉;
  f.收发器要固定在墙上或托架上,不可悬挂在空中;
  g.安装好收发器电缆;
  h.收发器电缆首先与粗缆平行走一段,然后拐弯,以保证收发器电缆插头与收发器连接可靠。  网卡安装
  a.网卡安装不要选计算机最边上的插槽,最边上的插槽有机器框架,影响网络电缆的拔插,给调试 带来不便;
  b.网卡安装与其它计算机卡安装方法一样,因网卡有外接线,网卡一定要用螺钉固定在计算机的机 架上。
  五、设备安装
  为保证网络安装的质量,网络设备的安装应遵循如下步骤:
  首先阅读设备手册和设备安装说明书。
  设备开箱要按装箱单进行清点,对设备外观进行检查,认真详细地做好记录。
  设备就位。
  安装工作应从服务器开始,按说明书要求逐一接好电缆。
  逐台设备分别进行加电,做好自检。
  逐台设备分别联到服务器上,进行联机检查,出现问题应逐一解决。有故障的设备留在最后解决。
  安装系统软件,进行主系统的联调工作。
  安装各工作站软件,各工作站可正常上网工作。
  逐个解决遗留的所有问题。
  用户按操作规程可任意上机检查,熟悉网络系统的各种功能。
  试运行开始。
