布线施工穿线的基本要求

　1）人员：尽可能地找合作过，可靠的施工队穿线，工头要头脑清楚，有责任感。对于初次合作的施工队，要派人紧盯。
　　余长：电缆在计算机出线盒外余长30cm，余线应仔细缠绕好收在出线盒内。在配线箱处从配线柜入口算起余长为配线柜的（长+宽+深）。　　分组绑扎：余线应按分组表分组，从线槽出口捋直绑扎好，绑扎点间距不大于50cm。不可用铁丝或硬电源线绑扎。　　弯半径：50芯电缆转弯半径应不小于162mm。垂直电缆通过过渡箱转入垂直钢管往下一层走时要在过渡箱中要绑扎悬挂，避免电缆重量全压在弯角的里侧电缆上，这样会影响电缆的传输特性。在垂直线槽中的电缆要每米绑扎悬挂一次。线槽内布放电缆应平直，无缠绕，无长短不一。如果线槽开口朝侧面，电缆要每隔1米绑扎固定一次。　　电缆按照计算机平面图标号，每个标号对应一条4对芯线，对应的房间和插座位置不能弄错。两端的标号位置距末端25厘米，贴浅色塑料胶带，上面用油性笔写标号或贴纸质号签再缠透明胶带。　　此外在配线架端从末端到配线柜入口每隔1米用要在电缆皮上用油性笔写标号。按3%的比例穿备用线，备用线放在主干线槽内，每层至少1根备用线。穿线完成后，所有的4对芯电缆应全面进行通断测试。　　测试方法：把两端电缆的芯全部剥开，露出铜芯。在一端把数字万用表拨到通断测试档，两表笔稳定地接到一对电缆芯上；在另一端把这对电缆芯一下一下短暂地接触。如果持表端能听到断续的就OK，每根电缆的4对芯都要测。这样测试能发现的问题是断线、断路和标号错。　　电缆保护：穿钢管时钢管两端要加护套，所有电缆经过的管槽连接处都要处理光滑，不能有任何毛刺，以免损伤电缆。拽线时每根线拉力应不超过11公斤，多根线拉力最大不超过40公斤，以免拉伸电缆导体。本系统使用的电缆是高速计算机网络电缆，价格昂贵，裕量很少。电缆一旦外皮损伤以至芯线外露或有其他严重损伤，损伤的电缆段应抛弃，不得接续，接续的电缆无法满足信号传输要求。　　整个工程中电缆的贮存、穿线放线都要耐心细致，避免电缆受到任何挤压、碾、砸、钳、割或过力拉伸。布线时既要满足所需的余长，又要尽量节省，避免任何不必要的浪费。布线期间，电缆拉出电缆箱后尚未布放到位时如果要暂停施工，应将电缆仔细缠绕收起，妥善保管，不得随意散置在施工现场。
　　2.穿线检查　　穿线完成后我方的施工负责人要对施工方的工作进行如下检查：
　　◇ 检查穿线报告：包括长度刻度表，和测试结果。有了完整的《穿线报告》才能给穿线者付酬。
　　◇ 现场检查电缆主干、分组绑扎情况、抽查标号、刻度，抽测通断，检查完成后，交经理审核。　　5.穿线典型问题　　1）基本问题　　如果穿线不能实现基本技术要求会严重影响后期安装的进度和质量。对下述基本要求要高度重视：
　　◇ 标号要清晰、正确，贴牢固；

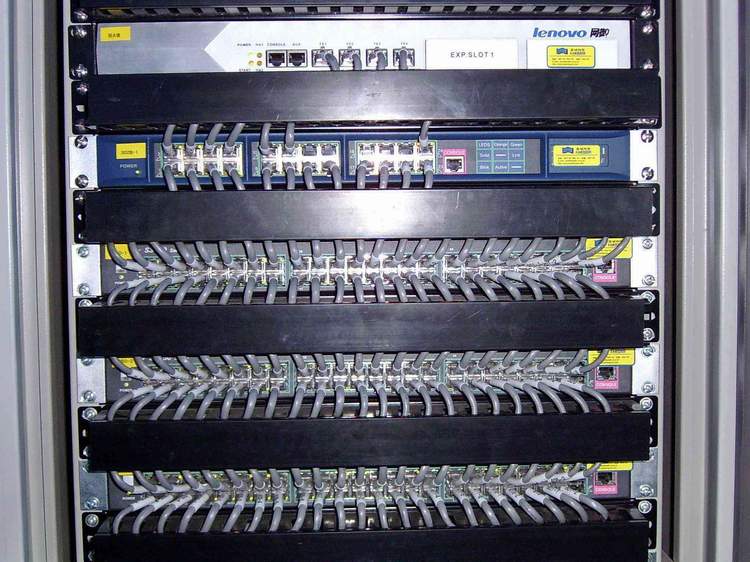

　　◇ 配线架端余线长度要一致，符合要求，过多的余线要剪掉，按要求分组、捋直，从主干线槽的出口开始就绑扎好。
　　◇ 记录好每条线两端的长度刻度，并严格进行测试。　　2）旧楼明装塑料线槽穿线　　这种塑料线槽不容易损伤电缆，所以电缆损伤性问题一般不会出现。这种环境下穿线比较典型的问题是：
　　◇ 线槽中线没捋直，扣不上盖。
　　◇ 埋地暗装钢管、线槽穿线
　　电缆管路采用埋地安装管槽的情况，管槽阻塞是最主要的问题，穿线前应全面试穿，否则必将被长时间的穿线过程拖跨。
